PDCOL45とはDREAMファイルからダイレクトにＰＤＦ出力ができるソフトです。

パターンにＤＲＥＡＭで設定したラッツ色で描画するモードを

装備しているのでパターンチェックが一目で確認できます。

寸法精度が高いＰＤＦ出力ができます。

☆特徴

１、DREAMのデータを読みダイレクトにＰＤＦアウトできます。

出力方法はDREAMのDXF出力の要領です。

２、ＤＲＥＡＭでラッツを設定した色で描画されるモードを装備。

３、出力ＰＤＦはライン、フィル部ベターイメージで出力できます。

管状ラインに比べデータ量が少なくてすみます。

４、出力サイズは倍率指定ができ

用紙サイズはA4->A3->A2->A1の順に自動設定されます

５、穴径（貫通、IVH、ビルド）出力を可能にしました。

６、ミラー出力も可能。

７、DREAM生データとこのソフトさえあればＰＤＦ出力可

DREAMCADがないお客さん側でも図面を出力確認できます。

８、DREAMCADのDXFアウトのような管状のラインも出力可

９、覚書にチェックすることにより

出力層、用紙サイズ、倍率、ビューサイドを自動でコメント付け可能

☆インストール

解凍したファイルPDCOL45.EXEを適当なフォルダーに置いてください

PDCOL45.EXEを置いてあるフォルダを最初に開くように設定されているので

DREAMデータを入れてあるフォルダに入れておくとよいでしょう。

☆アンインストール

解凍したファイルを削除するだけです。

レジストリは一切使っていません。

設定ファイルなどは無しです。

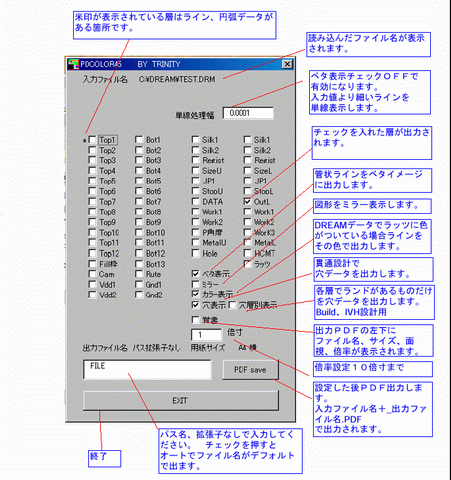

☆使い方

１、PDCOL45をダブルクリックすると

ファイルの選択ダイアログ画面が出ます

PDCOL45.EXEの置いてあるフォルダが初期に開かれます。

なのでC:DREAMにPDCOL45.EXEをおくとDREAMの生データ

のフォルダーがすぐ開けて良いと思います。

２、後はファイル名を指定して出力したい層をチェックして

PDFSAVEボタンを押すとファイルを開いたフォルダーに

PDF図が出力されます。

動作環境

確認OS：WINDOWS2000、XP

確認CAD:DREAMCAD　VER2.00a（Windows版）

必要環境：ランタイム６．０、ＥＸＣＥＬをインストールが必要です

表示確認ソフト：アクロバットリーダー４．０、６．０、７．０

アクロバット４．０

ＤＲＥＡＭのデータはアスキーに限ります。

バイナリ不可。

◎ドラッグアンドドロップ対応しました
