☆CSVPARTSとは

ＤＲＥＡＭの部品リスト　PARTS.OUTファイルをＸ、Ｙオフセットし

ＥＸＣＥＬが読める形式　CSV化するソフトです。

☆インストール 条件

◎重要　　C:DREAMのフォルダー上にPARTS.OUTファイルが

あるのが条件です。

フトを起動した時点で　C:DREAMPARTS.OUTファイルを

読み込むようにしてあるためです。

解凍したファイルCSVPART1.EXEを適当なフォルダーに

置いてください

確認OS：WINDOWS2000、XP

確認CAD:DREAMCAD　VER2.00a（Windows版）

必要環境：ランタイム６．０

☆アンインストール

解凍したファイルを削除するだけです。

レジストリは一切使っていません。

設定ファイルなどは無しです。

☆使い方

起動した時点で

c:dreamparts.outファイルが読みあがっています。

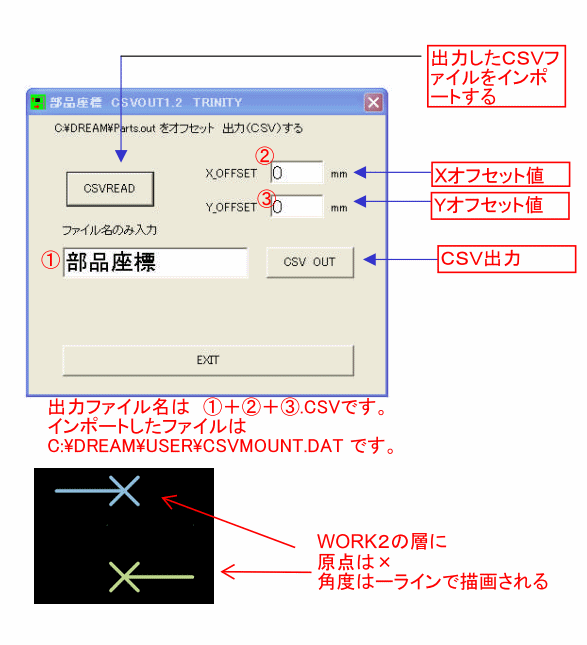

メインメニューで

１．Ｘオフセット、Ｙオフセットに

オフセットしたい値を入力します。

Ｘ＝０、Ｙ＝０の場合　Part.Outデータをそのまま

ＣＳＶ化したことになります。

２．出力ファイル名はデフォルトで「部品座標」と

なっていますが任意のファイルを入れてもＯＫ

後は　ＣＳＶ．ＯＵＴボタンを押すと

C:DREAM フォルダーに

ファイル名＋Ｘオフセット値＋Ｙオフセット値.CSVとして

オフセットしたＣＳＶファイルが書き込まれます。

1.2 でのverUP

ＣＳＶＲＥＡＤのボタンを押し

出力したＣＳＶファイルを読み込むと

座標、角度を読み取り

中心には×印　角度はラインで角度描画した

ＤＲＥＡＭで読めるデータを出力します。

描画層はwork2層です。

出力されるフォルダは

C:DREAMUSER1
