Lincam

掲載日付 2011-02-08
バージョン Version 1.2.0.0
ソフトサイズ 117 KB
ソフトタイプ フリーソフト
ソフト言語 日本語
実行環境 Windows98/ME/NT4.0/2000/XP
ソフトランク
作者 Tomoyasu Kato
ホームページ http://hp.vector.co.jp/authors/VA041064/index.html
ダウンロード 全部:96,今月:1,今週:1,本日:1

Lincam 紹介:

Lincam


概要

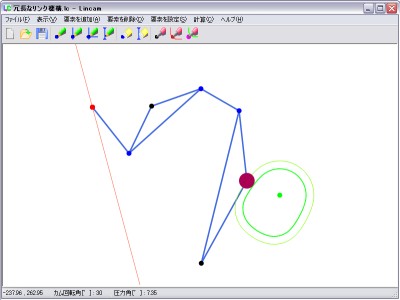

リンク機構のシミュレーションやカム形状の計算が可能なカム・リンク機構CADシステムです。

リンク機構の位置解析が可能で、任意の機構からカム形状を計算することができます。

出力端の運動はタイミング線図で定義します。 タイミング線図の作成と解析は付属ソフトのTiming Diagram Designerを用いてでグラフィカルに行うことができます。


カム曲線はユニバーサルカム曲線のほか、変形5次、変形7次、SHP5、合成正弦 F-3、F-5、神保指数などに対応しています。

カム形状からは最大圧力角と最小曲率半径を計算することができます。また、カム形状をDXF形式で出力する事ができます。




動作環境

Windows98/ME/NT4.0/2000/XP

.NET Framework 1.1


チュートリアル

LincamTutorial.pdf
