DebugはWinで行こう
|
|
DebugはWinで行こう 紹介:
ソフトの概要説明
そのソフトはRS232C&I/Oをデバックするツールです。
表示がラインモニター風でとても見やすいです。
相手装置役になれるようにマクロ命令も使えます。
いわば、シリアルはWinで行こうにI/Oを付けました
そのソフトはRS232Cをデバックするツールです。

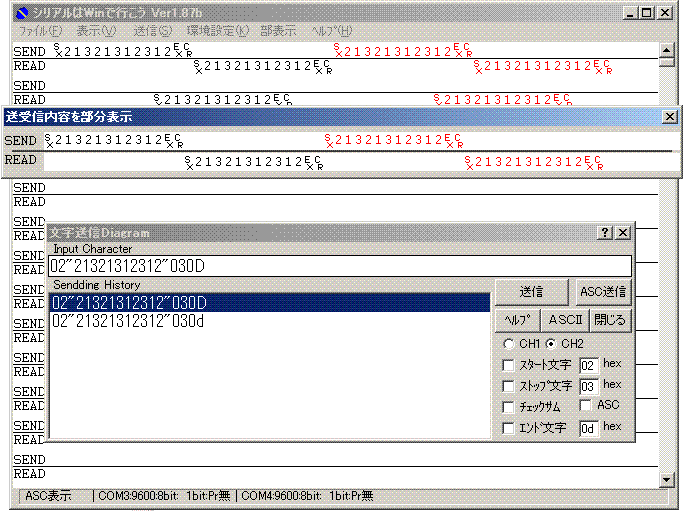

1.制御コードが表示する。
送信文字と受信文字がラインモニターのようにわかりやすい表示である。
ASC表示、HEX表示の切り替えも出来ます。
黒字は1chで、赤字は2chです。
画面全体を表示する方法と高速表示するため部分表示機能もある。
2.I/Oもモニター出来ます。又、強制的にON/OFF出来ます。
(この機能DebugはWinで行こうのみ)
3.送信文字はHEXでもASCでも送信できる。
スタート文字・ストップ文字・終了コードも設定できる。
チェックサムも自動出来る。
ASC文字は「”」で区切る、HAX文字は2文字で変換。
チェックサムの結果はASC・HEXどちらでも設定可能。
一回送信すると下のBOXに送信履歴が残り、
再度送信する時はその履歴をクリックすれば出来ます。
4.COMポートは、OSが認識したCOM16まで設定可能。
COMポートは2ch設定可能、
2ch使えばラインモニタにもなる
5.マクロにより自動送受信出来るマクロが組める
これにより相手側機器の代用テストが出来る。
マクロはメモ帳で編集出来ます。
I/OのON/OFFもマクロで出来ます(DebugはWinで行こうのみ)
6.I/Oタイミングチャート表示が出来る。
7.シリアルは2ch使用可能で幅広くデバック出来るようになりました。
シリアルの1chと2ch使用でラインモニターにもなります。
ラインモニターの接続方法は2種類あります。
<T接続によるラインモニタ>
下図のようにT接続にして、パソコンの2つのCOMポートの受信端子のみを使う方法
この接続方法は、パソコンの処理が入らないため、通信には全く影響がありません。
但し、下図のようなケーブルを作成してください。
8.シリアルは2ch使用可能で幅広くデバック出来るようになりました。
シリアルの1chと2ch使用でラインモニターにもなります。
ラインモニターの接続方法は2種類あります。
<T接続によるラインモニタ>
下図のようにT接続にして、パソコンの2つのCOMポートの受信端子のみを使う方法
この接続方法は、パソコンの処理が入らないため、通信には全く影響がありません。
但し、下図のようなケーブルを作成してください。
9.ロギング機能と受信・送信の文字列の検索機能を追加しました
10.受信した文字をEditBoxに入れてチャックサムや送信文字などにコピーが可能。
受信時、I/Oイベント起動のマスクを切り替える事が出来る。
送信Dialogは複数表示出来るので、送信デバックしやすい。
